應用實例

電源濾波器在EMC對策中是非常重要之元件，除了可降低沿著電源線傳導的電磁干擾外，亦可改善其他的干擾現象。依據歐盟(EU)與國際無線電干擾特別委員會(CISPR)所制定之量測頻率範圍為150kHz~30MHz，良好的濾波特性與安裝方式有著重要關係，一般使用須注意下列事項：

- 濾波器位置應儘可能靠近雜訊源或電源輸入端。
- 濾波器的輸入與輸出導線應保持良好的隔離。
- 濾波器的接地應儘可能直接連接到系統接地。

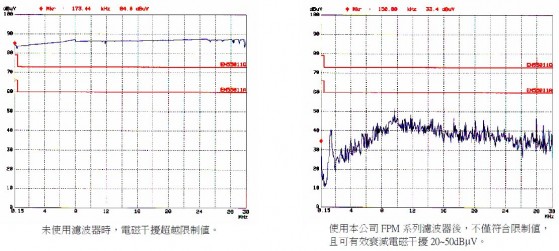

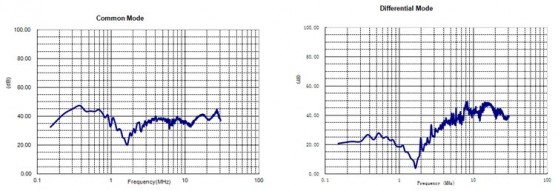

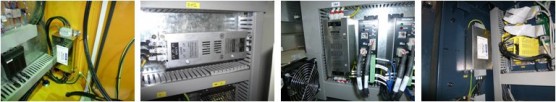

本產品已使用在各類機械產品製造廠，且經國內EMC實驗室測試合格效果良好，可有效衰減電磁干擾20~50 dBmV，下圖之衰減特性曲線所示為使用在CNC工具機之實際案例：
